汽車原理機械動圖大放送，勝讀十年書！ 【每日學機械】第27期，汽車原理機械動圖大放送，勝讀十年書！ 1、變速箱工作原理
手動變速箱主要由齒輪和軸組成，通過不同的齒輪組合產生變速變矩；而自動變速箱AT是由液力變扭器、行星齒輪和液壓操縱系統組成，通過液力傳遞和齒輪組合的方式來達到變速變矩。 2、阿克曼轉向設計
阿克曼轉向幾何設計的車輛，沿著彎道轉彎時，利用四連杆的相等曲柄使內側輪的轉向角比外側輪大大約2~4度，使四個輪子路徑的圓心大致上交會於後軸的延長線上瞬時轉向中心，讓車輛可以順暢的轉彎。 3、離合器的動畫
離合器位於發動機和變速箱之間的飛輪殼內，用螺釘將離合器總成固定在飛輪的後平面上，離合器的輸出軸就是變速箱的輸入軸。在汽車行駛過程中，駕駛員可根據需要踩下或鬆開離合器踏板，使發動機與變速箱暫時分離和逐漸接合，以切斷或傳遞發動機向變速器輸入的動力。 4、差速器工作原理

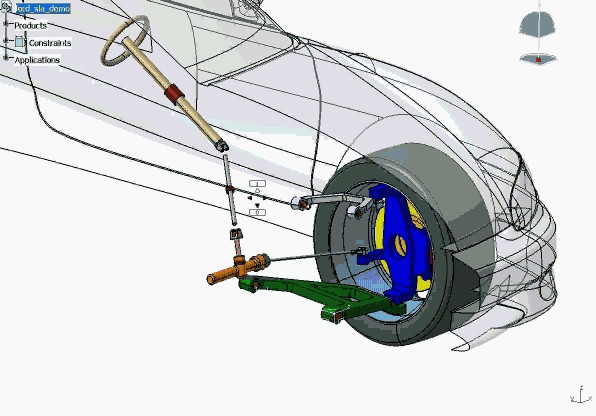

汽車差速器能夠使左、右(或前、後)驅動輪實現以不同轉速轉動的機構。主要由左右半軸齒輪、兩個行星齒輪及齒輪架組成。功用是當汽車轉彎行駛或在不平路面上行駛時，使左右車輪以不同轉速滾動，即保證兩側驅動車輪作純滾動運動。差速器是為了調整左右輪的轉速差而裝置的。 5、齒輪齒條式轉向機構
轉動轉向盤時，可帶動小齒輪轉動，這個小齒輪與一條齒條相吻合，帶動齒條左右直線運動，並推動轉向輪左右擺動，從而實現轉向功能。齒輪不是簡單的平齒輪，而是特殊的螺旋形狀，這可改善轉向時的柔順感。 6、汽車發動機的活塞運動，上下的活塞運動轉化成車輪轉動的動力
7、曲軸運動
曲軸材料是由碳素結構鋼或球墨鑄鐵製成的，有兩個重要部位:主軸頸，連杆頸，(還有其他)。主軸頸被安裝在缸體上，連杆頸與連杆大頭孔連接，連杆小頭孔與汽缸活塞連接，是一個典型的曲柄滑塊機構。 8、發動機機油沖洗機
9、汽車懸掛的工作圖
懸掛系統就是指由車身與輪胎間的彈簧和避震器組成整個支持系統。懸掛系統應有的功能是支持車身，改善乘坐的感覺，不同的懸掛設置會使駕駛者有不同的駕駛感受。外表看似簡單的懸掛系統綜合多種作用力，決定著轎車的穩定性、舒適性和安全性，是現代轎車十分關鍵的部件之一。
|
