（一）從綠松石的藍色說起

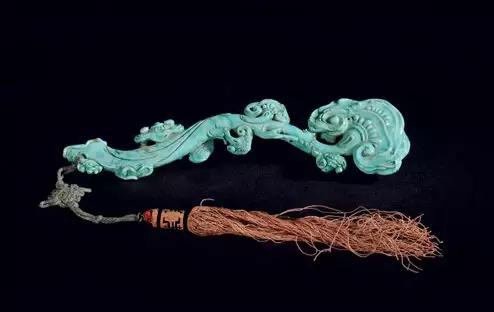

國外寶石界賦予綠松石的藍色以重要評價意義。在許多有關綠松石的介紹中都提到松石的藍色在評價中的意義。綠松石代表天空與海洋，象徵寧靜和廣闊的松石藍色。在我國松石的主產地人們把它形像地稱為“天、湖藍”色。在國外有關資料中常見王室及貴族配戴藍色松石的記載，而在我國卻以綠色的松石作為皇族飾物的資料為多。綠松石在我國的得名也是因為其“形似松球，色近松綠”。

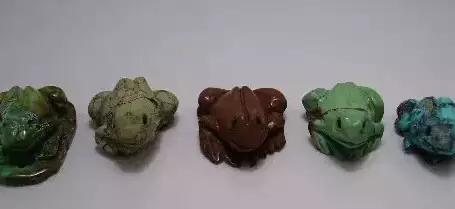

綠松石屬自色寶石。因其內部所含致色微量元素的比例不同，使其色彩各有差異。當寶石內部含銅的氧化物多時呈藍色系；含鐵的氧化物多時呈綠色系；含二價鐵多時呈黃、褐色系。綠松石在產地有“五色石”的美稱，從顏色上大體可分為藍、綠、褐、黃、白五大類，幾百種差異。顏色並不影響綠松石的質地，在評價中不應具主要意義。
緻密、純淨的“天、湖藍”、“松、果綠”、“菜籽黃”、“鏽鐵紅”等，均十分難得，其中“菜籽黃”色就比“天、湖藍”、“松、果綠”色更為稀有。只需按個人對色彩的喜好來選擇。
對綠松石的評價主要應依據其質地、塊度和工藝。國際珠寶界將綠松石綜合分為四大品級：一級品（波斯級）、二級品（美洲級）、三級品（埃及級）、四級品（阿富汗級），並不具有產地意義（在此不多介紹）。以一級品為質量最優。有資料記載過鋅綠松石（一種透明的綠松石），極為罕見，琢磨後沒有超過1克拉的記載。
（二）小論綠松石的分級在我國一般將綠松石按質地劃分為：瓷松、鐵線瓷松、硬松和麵鬆或稱泡松。
瓷松
礦體結合緊密、質地細膩、顏色均一，塊度較小。經切割、打磨後，可呈現瓷器質感及光澤，色彩嬌豔。成品超過50克的已極為少見。
鐵線瓷松
礦體及切割、打磨後特點與瓷松基本一致，只是寶石中含有與寶石結合緊密的黑色或褐紅色紋理，稱鐵線。以鐵線細膩、清晰者為上品。因成品可帶圍岩加工，所以可見塊度大者。300克以上者也屬難得。
以上兩類作為寶石級綠松石，產出量稀少，極具收藏價值。未經鑲嵌的同級別成品，在相互輕微碰撞時可發出清脆悅耳的瓷片撞擊聲。選購成品時，應以色彩均勻、光澤度高、工藝精細、塊度大者，價值為高。目前市場此類真品可稱“罕見”。
硬松
一般礦區產出多為此類。礦體結合比較緊密、質地相對細膩、色彩豐富，塊度不均。經切割、打磨後，呈現油、蠟質感及光澤，色澤柔和。有顏色均一者也包含鐵線及花斑松石。主要區別在塊度。顏色均一者，成品多在1000克以下。也有2000—5000克的珍品，極為少見。鐵線及花斑松石塊度相對較大，成品多在3000克以下。也可見5—10千克，甚至20—30千克者，實屬稀有，多只做表面切割、打磨後，作為寶石礦體觀賞及收藏，極富升值潛力。
此類為首飾級綠松石，原料產量相對豐富，產品種類齊全，價格差異較大。選購成品時，應以色彩及紋理獨特、表面光澤柔和、塊度較大者，價值為高，當然工藝評價也不可或缺。
泡鬆或稱面松
礦體結合疏鬆、質地鬆軟、色澤暗淡且所有顏色中都帶有灰白色調。切割後呈現土狀質感及光澤，無法拋光，不具打磨意義。
此類為飾品級綠松石，原料經切割後，可研磨成粉入藥。此品級綠松石硬度低、密度小、色澤灰暗，均須經灌注、染色處理後，才可打磨、拋光，加工成為飾品佩戴。不具收藏價值。(二)小議綠松石的價格綠松石在我國四大名玉中，已知儲量最少。與國際珠寶市場價格相差近10倍。所以綠松石在我國應極具升值空間。
天然產出的綠松石在加工過程中損耗極大，未經任何處理的原料石經加工後成品率只能達到15%—20%，可稱為A貨。如經灌注處理後成品率通常可達到50%—60%，
最高可達70%—80%，可稱為B貨。灌注方法一般有兩種：“浸膠”常溫、常壓中進行處理和“注膠”常溫、高壓下進行處理，也可統稱灌膠，均需在寶石加工前進行處理，以提高成品率（貨質）。還有將其進行染色處理，以提高色度（貨值），可稱為C貨。也可兩項處理同時進行，可稱為B+C貨。有關處理過程在此不多介紹。這種處理方法在國外已被普遍接受，在國內尚不被認可。鑑別時可用《真偽易辨》中介紹的“水浸法”區分，簡便快捷。
在我國有一種古老的，被人們普遍接受的傳統玉石優化方式，被稱為“蘸蠟”、“過蠟”或“合蠟”，在所有玉石加工工藝中，均得到應用。方法是在玉石已被加工為成品後，在其表面蘸一層天然蠟（川蠟）再進行拋光。目的是保水、固色，並可使寶石不宜被浸污。應該仍屬A貨。在用“水浸法”鑑別時，需將寶石在水中多浸泡一會兒（約1—2分鐘），也會出現飽水變色現象。
目前市場中綠松石成品，多為經灌注處理的B貨、C貨和B+C貨。在國內珠寶玉石市場中綠松石的A、B、C貨混售，且價格交叉，首飾級與飾品級也無明顯區分，消費者很難以價格判定品質。成品（不含附加工藝及品牌價值）零售價格多在15—80元/每克不等。在A貨與B貨間，因成品率所導致的價格差異應在3到4倍之間，B貨與C貨間無明顯價格差異。市場中寶石級綠松石成品“罕見”，大多數商家不會有A貨“瓷松”。一般也不會按克重銷售，單件價值多在千元左右。
(三)說說綠松石的佩戴
在佩戴綠松石飾物運動、生活（如：游泳、洗澡、蒸桑拿）時，一般不會對寶石造成任何影響。但綠松石多孔隙，且顏色嬌嫩，佩戴時應注意與有色的液體和易褪色物品保持距離，以免顏色順孔隙滲入，使寶石浸污，難以清除。
在進行專業檢測時也應注意，鑑別時應謹慎使用折油（檢測寶石折光率時專用的液體），避免使用重液（檢測寶石比重時專用的液體），因為三溴甲烷、二碘甲烷等會沾污寶石，無法清除。
在進行首飾加工時須注意，綠松石不耐高溫（160度以上），不耐明火，不能直接火燒以免變色，甚至炸裂。
綠松石屬磷酸鹽類寶石，在酸性（如鹽酸之類）液體中會緩慢溶解，表面變為褐黑色極難清除。在佩戴與存放時應避免與酸性物品接觸。
對於A貨綠松石首飾最好的養護方法就是長期佩戴，通常貼身佩戴三個月左右，就可使您的寶石“溫潤爾澤”，色度也會有明顯變化。需要長期（6個月以上）保存時，只需用溫水將鬆石浸泡至水涼後，洗淨晾乾即可。如短時間（6個月以內）存放可將鬆石洗淨、晾乾後在表面塗一層無色的油（如：甘油、嬰兒油等），再次佩戴時將表面的油擦去，便光澤如新。
（四）細說我知道的綠松石
說說那95%的仿品
現如今綠松石的仿製品充斥市場，主要仿製品是一種叫“菱鎂礦”的礦石，屬碳酸鹽類礦物。在我國的內蒙等地，有大量產出，價格低廉。
【化學組成】Mg〔CO3〕與Fe〔CO3〕之間可形成完全類質同像，有時具有Mn、Ca、Ni、Si等混入物。【晶體結構】三方晶系；
-R c。菱鎂礦：菱面體晶胞：arh=0.566 nm；α=48°10′；Z=2；六方晶胞：ah=0.462 nm,ch=1.499
nm；Z=6。

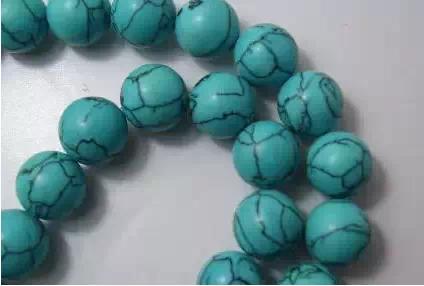

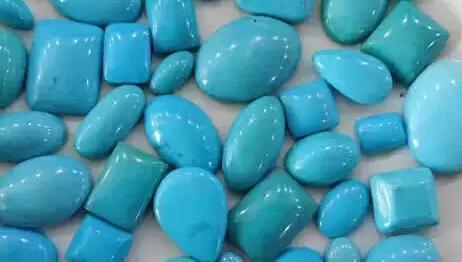

經染色、充膠後，可仿製各種綠松石產品，顏色鮮豔而豐富，色彩均一（染的嘛，要什麼色有什麼色）。可作為裝飾品供人們佩戴，但它不具有寶石的價值與意義。
常見的還有幾種，我認為乾脆就是“塑料”，見火就著。

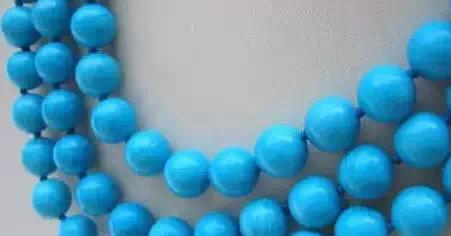

再有就是用玻璃仿的。

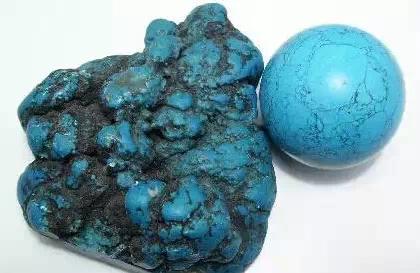

還有幾種造價相對高一些的仿品，如有種用石粉（不是松石粉）染色後壓制的產品，有時為了增強爽滑的手感還添加一些滑石粉。

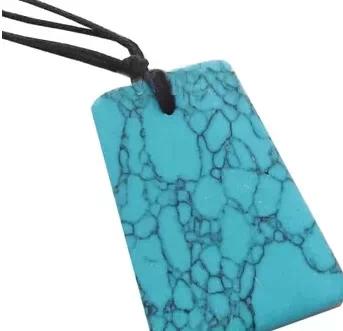

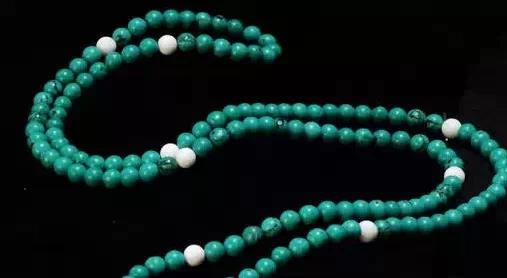

多有網紋，且紋理清晰、平滑。

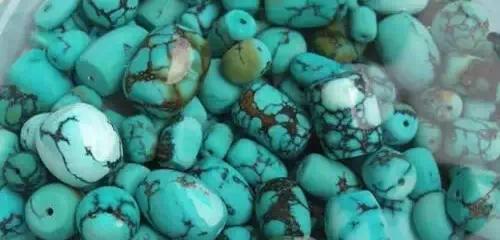

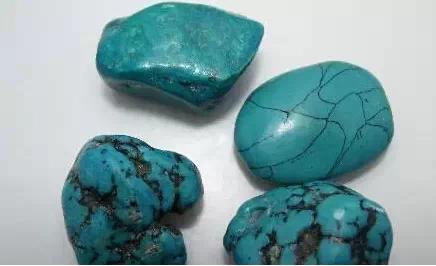

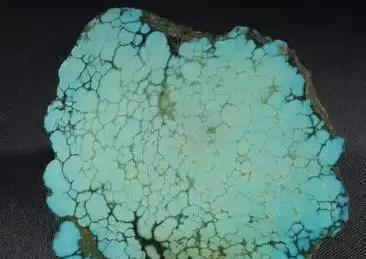

來看看天然松石的紋路。
還有就是“吉爾森再造綠松石”，是1972年由外國人發明的。有記載稱其是使用綠松石粉，據說還採用了陶瓷的製造工藝，具體情況就不得而知了。這種方法有技術壁壘，目前國內應沒有製造，但我國市場中有大量進口原料在國內加工的各種飾品出售。由於原材料是進口的，所以價格並不便宜。其特點是顏色均勻，淨度極高，無一絲紋理及雜質（這是製造技術所限）。

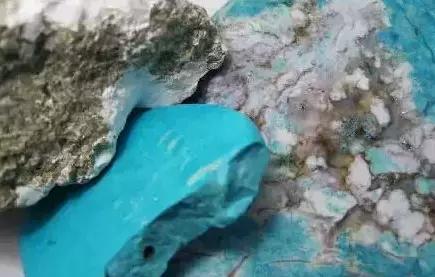

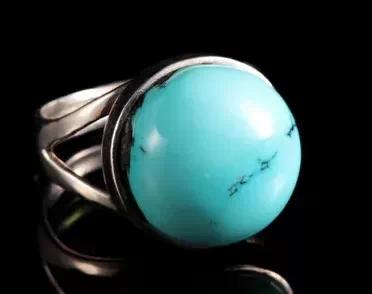

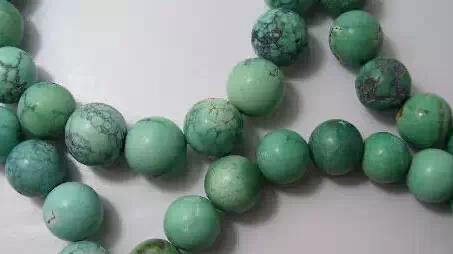

再來看看真的。

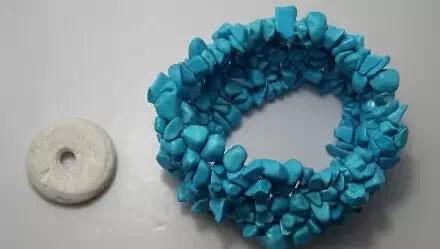

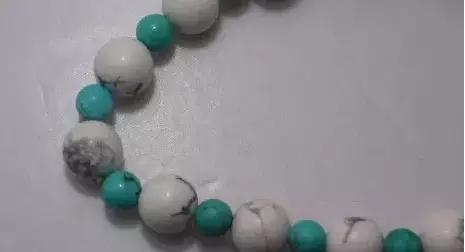

再介紹一種叫“羥矽硼鈣石”，又稱“軟硼鈣石”，屬硼酸鹽類礦物。單斜晶系，常見塊狀晶體。切磨後表面玻璃光澤，半透明至不透明。硬度3—4。主要產自美洲。
市場上有人叫它“美國白松”，染色後“鐵線”處仍成灰白色。還有用矽孔雀石和三水鋁石仿松石的，但國內市場很少見，就不多介紹了。
關注微信公眾號：junzirushuiruyu
石頭君從事玉石行業多年，每日發布玉石有關知識
希望在這裡結交玉友，
